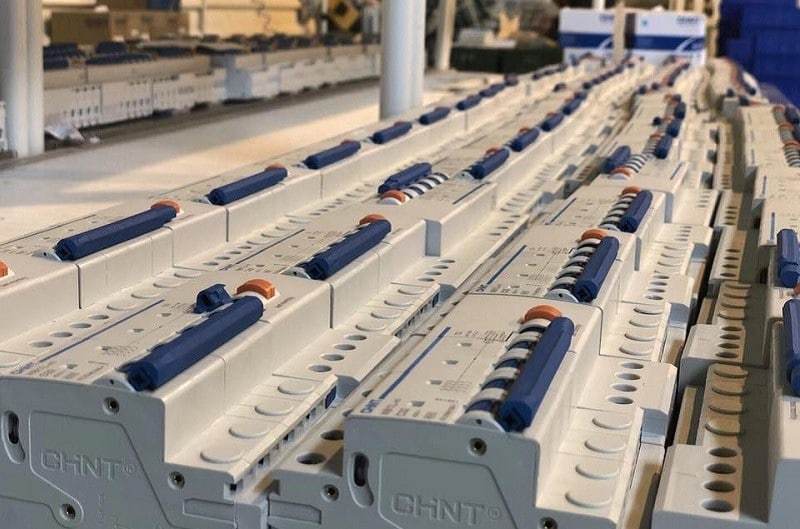

Avtomat Ayırıcılar– İş Prinsipi, Növləri və Təhlükəsizlik Məsləhətləri

İstər evdə, istərsə də biznesdə çox vaxt qəfil elektrik nasazlıqları baş verir ki, əgər onlar tez aradan qaldırılmazsa, həmin yerin elektrik infrastrukturuna ciddi zərər verə bilər, bəzən hətta dağıdıcı nəticələrlə bitə bilən təhlükəli qəzalara və yanğınlara səbəb ola bilər.

Avtomat ayırıcılar nə edir?

Gəlin bir evi nümunə kimi götürək. Evdə əsas elektrik dövrəsi olur və bu dövrə bir neçə kiçik dövrədən ibarətdir. Evinizdəki bu dövrə elektrik stansiyasından gələn elektriklə qidalanır.

Normal şəraitdə elektrik cərəyanı təhlükəsiz hədlər və ya gərginlik həddi (elektrik təzyiqi) daxilində tənzimlənir. Bu vacibdir, çünki elektrik yükünün həddindən artıq olması quruluşun müxtəlif komponentlərinə zərər verə bilər.

Lakin bəzən və müxtəlif səbəblərə görə elektrik yükü dövrənin dözə biləcəyindən daha yüksək səviyyələrə qalxa bilər ki, bu da həm dövrəyə, həm də ona qoşulmuş cihazlara zərər verə bilər, həm də yanğın başlada bilər.

Avtomat ayırıcıların əsas funksiyası elektrik yükünün təhlükəsizlik hədlərini aşmadığını daim “yoxlamaq” və əgər aşarsa, ümumilikdə elektrik qurğusunun zədələnməsinin qarşısını almaq üçün elektrik dövrəsinin işini avtomatik olaraq dayandırmaqdır.

Avtomat ayırıcıların işləmə prinsipi

Daxildə avtomat ayırıcılar əsasən sabit və hərəkətli kontaktlardan ibarətdir, həmçinin işlədici bobinə malikdir.

Normal şəraitdə – qapalı dövrədə – bu kontaktlar bir-birinə toxunur və elektrik cərəyanının axmasına imkan verir. Hərəkətli kontaktlar mexaniki təzyiq sayəsində bir yerdə saxlanılır; bu təzyiq yay və ya sıxılmış hava kimi bir mexanizm tərəfindən yaradılır.

Hərəkətli kontaktlara tətbiq olunan bu təzyiq həmin mexanizmdə saxlanılan potensial enerji hesabına mümkündür. Elektrik dövrəsində yüklənmə (overload) baş verdikdə, işlədici bobin enerji ilə yüklənir və hərəkətli kontakt mexanizminə bağlı qurğu bu enerjinin boşalmasına imkan verir, nəticədə hərəkətli kontaktlar ayrılır.

Hərəkətli kontaktlar ayrıldıqca avtomat ayırıcılar daxilində dövrə açılır, cərəyan axını kəsilir və sistem əlavə zədələrdən qorunur.

Bununla yanaşı “qövs” anlayışını da başa düşmək vacibdir.

Elektrik cərəyanı enerji verilmiş komponentdən neytral komponentə hava boşluğu vasitəsilə keçərkən plazma boşalması – qövs – yaranır. Məsələn, ildırım buluddan yerə və ya başqa buluda keçən çox böyük elektrik qövsüdür.

Qövs ev elektrik naqillərində də, həmçinin avtomat ayırıcıların daxilində də yarana bilər və əgər nəzarət edilməzsə, cihazlara zərər verə və yanğınlara səbəb ola bilər.

Buna görə də avtomat ayırıcıların mexanizmi mümkün qədər bu elektrik qövslərinin yaranmasının qarşısını almağa və ya onları idarə etməyə yönəlib.

Avtomat ayırıcıların növləri

Bazarda müxtəlif növ avtomat ayırıcılar mövcuddur, lakin ümumilikdə onların hamısı yuxarıda izah edilən eyni əsas prinsip üzrə işləyir. Modellər arasındakı fərq əsasən hərəkətli kontaktların ayrılmasını aktivləşdirən mexanizmin növü və elektrik qövsünün idarə olunma üsuludur.

Formalı korpuslu avtomat ayırıcılar (MCCB)

Formalı korpuslu avtomat ayırıcılar əsasən aşağı gərginlikli dövrələrdə istifadə olunur. Bu modeldə cərəyan keçirən bütün hissələr, mexanizmlər və keçid qurğuları izolyasiya materialından hazırlanmış qəliblənmiş qutunun içində yerləşdirilir.

MCCB-lər sənayedə alternativ (AC) və ya birbaşa (DC) cərəyan sistemlərində tez-tez ilk seçim kimi istifadə olunur və onların əsas üstünlükləri digər idarəetmə cihazları ilə inteqrasiya oluna bilməsi, aşağı texniki xidmət xərci və kiçik ölçüsüdür.

Vakuum avtomat ayırıcılar (VCB)

VCB-də elektrik cərəyanının kəsilməsi “vakuum kamerası” adlanan keramika quruluşu daxilində baş verir. Bu kamera tam izolyasiya olunmuşdur və içində yüksək vakuum mövcuddur.

Bu kameranın içində sabit və hərəkətli kontaktlar yerləşir. Kontaktlar ayrıldıqda elektrik qövsü yaranır və vakuum və dielektrik möhkəmlik sayəsində yaranan istilik tez bir zamanda söndürülür.

VCB-nin əsas üstünlüyü yanğın riskini xeyli azaltması və daha az texniki xidmət tələb etməsidir.

Hava avtomat ayırıcılar (ACB)

Hava avtomat ayırıcıların içində sıxılmış hava saxlanılır. Bu hava nozul vasitəsilə buraxılır və yüksək sürətli hava axını yaradır. Qövsü söndürən məhz bu hava axınıdır.

ACB-lər adətən yüksək və orta gərginlik sahələrində istifadə olunur, ümumiyyətlə 15 kV-a qədər və ya 220 kV və daha yüksək açıq hava xətlərində tətbiq oluna bilər.

Onların əsas üstünlükləri kiçik ölçü, yüksək sürətli reaksiya, az texniki xidmət və yanğın riskinin xeyli azalmasıdır.

Yağlı avtomat ayırıcılar (OCB)

OCB ən köhnə avtomat ayırıcı növüdür və qövsün söndürülməsi üçün izolyasiya mühiti kimi yağdan istifadə edir.

Bu modeldə keçid kontaktları yağın içində yerləşir və nasazlıq baş verdikdə kontaktlar yağ daxilində açılır. Yaranan qövs ətrafında hidrogen qabarcığı əmələ gətirir və yaranan təzyiq qövsün yenidən alovlanmasının qarşısını alır.

Onun əsas üstünlüyü qövsü idarə etmək üçün əlavə cihazlara ehtiyac olmamasıdır, həmçinin yağ kontaktlar arasında izolyasiya təmin edir.

Kükürd heksafloridli avtomat ayırıcılar (SF6CB)

SF6CB-nin əsas xüsusiyyəti kükürd heksaflorid qazından (SF6) istifadə etməsidir. Bu qaz çox yaxşı izolyasiya xüsusiyyətinə malikdir və cihazı çox effektiv edir.

Bundan əlavə, SF6 qazı qövs söndürüldükdən sonra tez bir zamanda bərpa olunur və havadan daha yaxşı soyutma mühiti yaradır. Buna görə SF6CB-lər orta və yüksək gərginlik sistemlərində çox effektivdir və qaz yanmayan xüsusiyyətə malikdir.

Elektrik təhlükəsizliyi tövsiyələri

Elektriklə işləyərkən hər zaman elektrik vurması riski olduğunu unutmaq olmaz və bu bəzi hallarda ölümcül ola bilər. Buna görə aşağıdakı qaydalara əməl edilməlidir:

Evinizdə və ya iş yerinizdə avtomat ayırıcıları ayda ən az bir dəfə yoxlayın. Bunun üçün cihazlarda test düyməsi olur. Əgər düyməyə basdıqda qolu hərəkət etmirsə, cihaz nasazdır.

Heç vaxt elektrik cihazlarını ayaqyalın istifadə etməyin və yaş əllə və ya yaş ayaqla açarlarla işləməyin.

Təmir işlərindən əvvəl mütləq elektrik panelindən cərəyanı kəsin və izolyasiyalı alətlərdən istifadə edin.

Köhnə sistemlərdə peşəkar elektrikçi tərəfindən yoxlama və texniki xidmət aparılması tövsiyə olunur.

Fırtınalı və küləkli havalarda dam üzərində elektrik xətlərinə yaxın işləməyin.

Mümkün qədər hər cihaz üçün ayrıca rozetka istifadə edin, T-şaxələndiricilərdən qaçın.

Hər hansı müdaxilədən əvvəl sistemi söndürün və gərginliyin olmadığını yoxlayın.

Zədələnmiş kabellərdən istifadə etməyin, çünki ən kiçik zədə belə elektrik vurması və ya yanğın riski yarada bilər və dərhal dəyişdirilməlidir.
