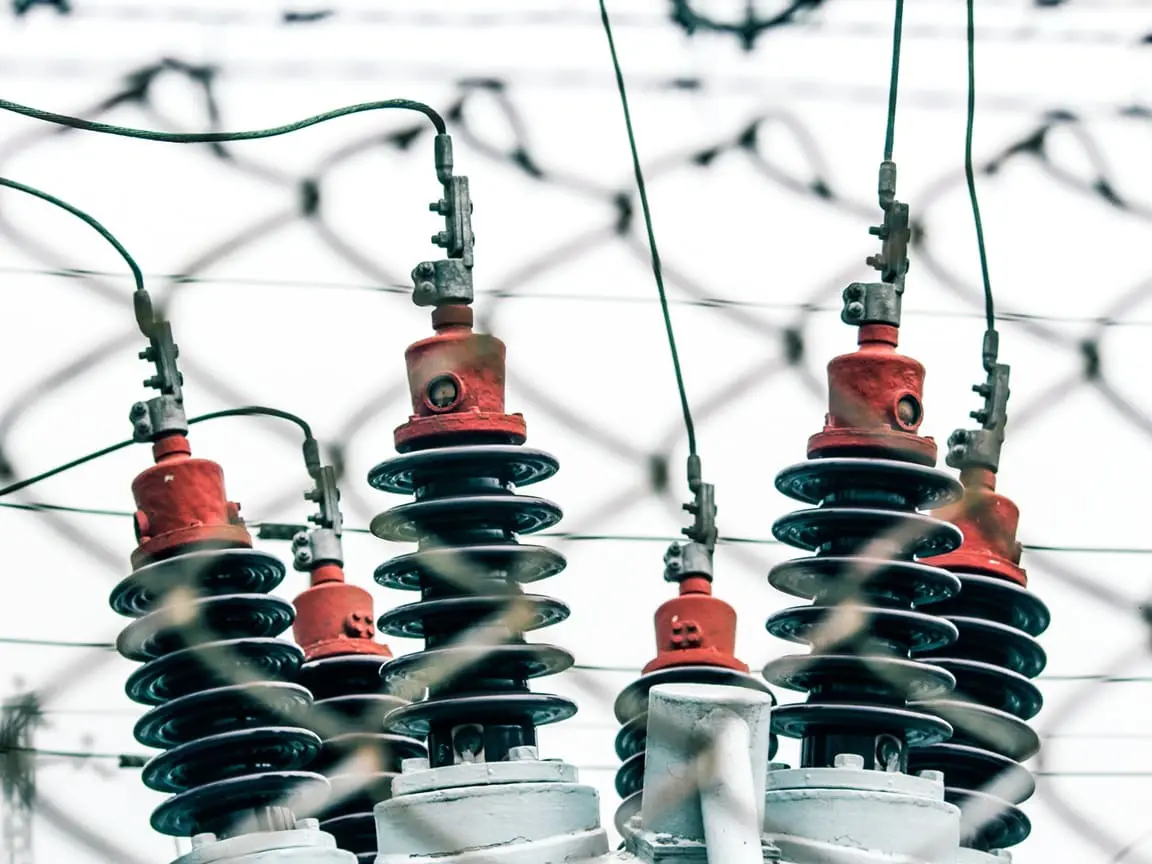

Gərginlik və cərəyan transformatorları - bunlar nədir və nə üçün istifadə olunur?

İnstrument transformatorlar enerji mühəndisliyində çox vacibdir.

Onlar bizə dəqiq elektrik ölçmələri aparmağa kömək edir. Biz onlardan şəbəkə üzrə güc keyfiyyətini izləmək üçün çox istifadə edirik. Onların gördüyü işlərdən biri də qısaqapanma və yüklənmə kimi hallardan elektrik avadanlıqlarını qorumaq üçün qoruyucu avtomatika sistemləri ilə işləməkdir. Bəs hansı növ instrument transformatorlar var? Onlar necə istifadə olunur?

İnstrument transformatorların iki növü var: cərəyan transformatorları və gərginlik transformatorları. Kitablarda bunlara ölçmə transformatorları da deyilir. Enerji sektoru böyüməyə davam etdikcə bu qurğular getdikcə daha da vacib olur. Onlar bir çox ölçmə və qoruma sistemlərində rol oynayır.

Bəs cərəyan və gərginlik transformatorları necə işləyir?

Biz onları ölçmə sistemlərində tez-tez birlikdə istifadə etsək də, onlar fərqlidir. Fərqli şəkildə işləyirlər. Bu da onların istifadə olunma qaydalarının fərqli olması deməkdir.

Cərəyan transformatorları

Cərəyan transformatorları dövrədə birbaşa ölçülməsi təhlükəli olan cərəyanı ölçmək üçün istifadə olunur. Onların iki hissəsi var: birinci sarğı və ikinci sarğı. Bu, yüksək gərginlikli dövrə ilə ölçmə avadanlığını təhlükəsiz saxlamağa kömək edir. Cərəyan sarğıdan keçəndə maqnit sahəsi yaradır. Bu sahə ikinci sarğıda ilkin cərəyana mütənasib bir cərəyan əmələ gətirir. Daha sonra biz ölçmə cihazı ilə cərəyanı ölçə bilirik. İki sarğıdakı cərəyanların nisbəti sarğılardakı sarım saylarının nisbətinə bərabərdir. Bu, bizə cərəyanı dəqiq ölçməyə imkan verir. Biz cərəyanı dolayı yolla hesablaya bilirik.

Gərginlik transformatorları

Gərginlik transformatorları sistemdə gərginlik səviyyələrini ölçmək üçün istifadə olunur. Onlar faza və ya üçfazalı ola bilər və aşağı gücə və aşağı qısaqapanma gərginliyinə malikdir. Onlar ilkin gərginliyi ölçmə və qoruma cihazları üçün təhlükəsiz olan daha aşağı ikincil gərginliyə çevirirlər. Gərginlik transformatorlarında sızma reaktansı və minimal boş işləmə cərəyanı olur. Onlar yüksək və çox yüksək gərginlikli şəbəkələrdə istifadə olunur.

Əsas fərq

Cərəyan və gərginlik transformatorları arasındakı əsas fərq onların nəyi ölçməsi və necə işləməsidir. Cərəyan transformatorları cərəyanı, gərginlik transformatorları isə gərginliyi ölçür. Cərəyan transformatorları dövrəyə ardıcıl (seriya) qoşulur, gərginlik transformatorları isə paralel qoşulur. Gərginlik transformatorunun ikinci sarğısını heç vaxt qısaqapanma etmək olmaz və cərəyan transformatorunun ikinci sarğısını heç vaxt açıq saxlamaq olmaz. Sarğının torpaqlama terminalı etibarlı şəkildə yerə birləşdirilməlidir.

İnstrument transformatorlar yarımstansiyalar və elektrik xətləri üçün çox vacibdir. Onlar bizə cərəyan, gərginlik, güc və tezlik kimi elektrik parametrləri haqqında məlumat verir. Bu məlumat sistemin idarə olunması və tənzimlənməsi üçün əsasdır. İnstrument transformatorlar şəbəkənin təhlükəsiz və etibarlı qalmasında rol oynayır. Biz onlardan yarımstansiyalarda, kommutasiya qurğularında və paylayıcı stansiyalarda aşağı diapazonlu ölçmələr, uzaqdan ölçmələr və qalvanik izolyasiya kimi işlər üçün istifadə edirik. Onların əsas məqsədi mühəndis və texniklərə şəbəkənin iş şəraiti haqqında real vaxt məlumatı verməkdir. Bu, güc keyfiyyətini idarə etməyə və problemləri erkən aşkar etməyə kömək edir. Həmçinin nasazlıqlara tez reaksiya verməyə və qəzaların qarşısını almağa imkan yaradır. Buna görə də instrument transformatorlar enerji sistemlərinin etibarlı işləməsi üçün çox vacibdir.

İnstrument transformatorlardan istifadə olunur:

aşağı diapazonlu ölçmə cihazları ilə ölçmələr üçün

monitorinq edilən dövrədən uzaqda yerləşən avadanlıqlardan ölçmələr üçün

cihazlar ilə yüksək gərginlikli sistemlər arasında qalvanik izolyasiya üçün

İnstrument transformatorlardan istifadə etməklə şəbəkəni təhlükəsiz və etibarlı saxlamaq mümkündür. Onlar elektrik avadanlıqlarının qorunmasını və şəbəkənin düzgün işləməsini təmin edir. Bu, enerji sistemlərinin etibarlılığını və performansını qorumaq üçün çox vacibdir. İnstrument transformatorlar şəbəkənin iş şəraiti haqqında real vaxt məlumatı təqdim edərək buna kömək edir. Bu məlumat sistemin idarə olunması və tənzimlənməsi üçün əsasdır.
