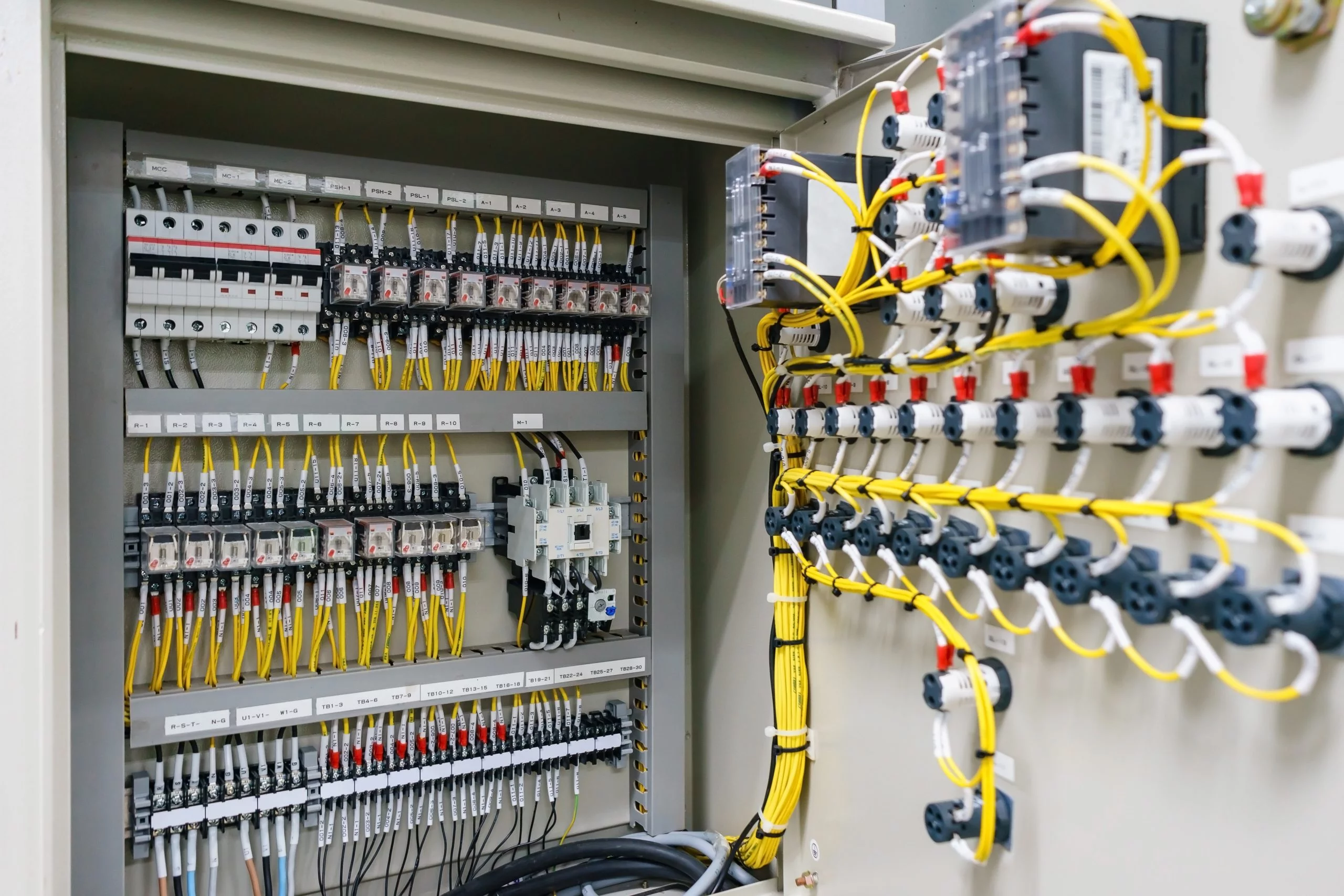

Современный электрический щит — это как транспортная развязка для вашего дома.
Он выполняет две важные функции: доставляет электричество к розеткам и устройствам в вашем доме и предотвращает перегрузки, которые могут привести к пожарам.
Чтобы обеспечить работу ваших устройств, электричество обычно начинается на электростанции. Оно передаётся на большие расстояния по высоковольтным линиям — тем самым высоким башням, которые многие домовладельцы видят за своими окнами — затем проходит через трансформатор на подстанции, который снижает напряжение, а затем через другой местный трансформатор, часто видимый как большие «коробки» на столбах вдоль дороги, где напряжение снова уменьшается. В конечном итоге электричество поступает по линиям электропередачи к вашему счётчику и распределительному щиту. В начале своего пути напряжение может измеряться тысячами вольт, но на вашем щите оно снижается до 120 В или 240 В — оптимального уровня для работы вашего дома.
Сегодня в большинстве домов есть типичный распределительный щит, который можно найти в подвале, техническом шкафу или гараже. Это серый металлический ящик с дверцей. Главный автоматический выключатель расположен сверху и может отключить всё электропитание в доме. Электричество от счётчика поступает в главный выключатель. Ниже находятся два вертикальных ряда автоматических выключателей, которые распределяют электричество по различным частям дома. Ваш щит может быть подписан как «Столовая», «Освещение кухни», «Главная спальня» и т.д. Энергоёмкие устройства, такие как системы HVAC или электрические плиты, могут иметь отдельные автоматические выключатели. Крышка щита защищает токоведущие соединения, которые передают электричество от счётчика в щит. Всегда держите крышку щита закрытой.
Как работает домашнее электричество
Чтобы понять домашнее электричество, начнём с базовой терминологии.
• Напряжение: электрическая сила, которая заставляет ток проходить по проводу, измеряется в вольтах.
• Ток: поток электронов по проводу, измеряется в амперах (А).
• Мощность: электрическая мощность в цепи равна произведению напряжения на ток. Чем выше напряжение (давление) и ток (поток электронов), тем выше мощность, измеряемая в ваттах. 1000 ватт = 1 киловатт.
• Энергия: количество электроэнергии, которое устройство потребляет со временем, выражается в киловатт-часах (кВт⋅ч).
• Сопротивление: мера противодействия потоку тока, измеряется в омах.
Другими словами, если вы пропускаете высокий ток через цепь с высоким сопротивлением, вам необходимо увеличить напряжение. Хорошей аналогией является сердечно-сосудистая система человека: скорость кровотока — это ток, сосуды обеспечивают сопротивление, а сердце создаёт давление (напряжение), чтобы поддерживать движение крови.
Понимание этой терминологии полезно, поскольку электрические щиты оцениваются в амперах и вольтах, устройства и освещение — в ваттах, а коммунальные службы выставляют счёт на основе потреблённых вашим домом киловатт-часов.
Как щит управляет электричеством
Вы, вероятно, помните, что раньше цепи защищались круглыми винтовыми предохранителями, которые нужно было заменять каждый раз, когда они «перегорали». Современные электрические щиты используют автоматические выключатели, которые не требуют замены в течение всего срока службы. Старые дома обычно рассчитывались на максимум 100 ампер. Новые дома с большим количеством мощных электрических устройств могут требовать 200 ампер или больше.
Электричество в вашем доме разделяется на цепи. Каждая цепь охватывает определённую область дома и все электрические устройства в ней. Каждый автоматический выключатель в щите работает в пределах определённого лимита, основанного на его номинальном токе. Это также относится к главному выключателю. Таким образом, в щите на 200 А, если ваш дом потребляет более 200 ампер, главный выключатель сработает, минимизируя риск искрения или пожара.
Когда автоматический выключатель срабатывает из-за перегрузки, он переходит в промежуточное положение между включено и выключено, останавливая поток электричества — подобно тому, как вы включаете и выключаете свет. Чтобы сбросить систему — после отключения некоторых устройств для уменьшения нагрузки — вы переводите выключатель полностью в положение «выключено», а затем снова в положение «включено». При этом слышен характерный щелчок, знакомый большинству домовладельцев.
Если вы расширяете дом, обновляете крупный электрический прибор или приобретаете электромобиль, вам может понадобиться модернизировать распределительный щит, чтобы выдерживать повышенную нагрузку. Если главный выключатель часто срабатывает, это также может указывать на необходимость обновления. Замена панели с 100 ампер на 200 ампер может стоить от 3000 до 5000 долларов. Кроме того, если в вашем щите нет места для дополнительных цепей, лицензированный электрик может установить дополнительный щит (субпанель), чтобы увеличить ёмкость без изменения общего уровня обслуживания.
После того как электричество поступает в ваш дом и используется устройствами, оставшаяся энергия возвращается обратно в электрическую сеть.
